标题:树莓派实时PWM应用解析:实现精准控制与高效驱动

一、引言

树莓派作为一款低成本、高性能的微型计算机,凭借其丰富的接口和强大的扩展性,在嵌入式系统领域得到了广泛的应用。在众多应用中,实时PWM(脉冲宽度调制)技术是实现精准控制与高效驱动的重要手段。本文将详细介绍树莓派实时PWM的应用原理、实现方法以及在实际项目中的应用案例。

二、树莓派实时PWM原理

树莓派实时PWM应用解析:实现精准控制与高效驱动

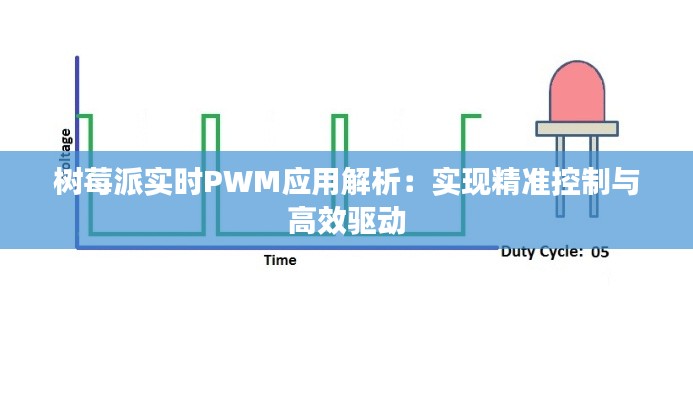

  1. PWM技术简介

PWM是一种模拟信号数字化的技术,通过改变脉冲信号的宽度来模拟模拟信号的幅度。在嵌入式系统中,PWM技术广泛应用于电机控制、LED调光、电源调节等领域。

  1. 树莓派PWM接口

树莓派具有多个GPIO(通用输入输出)引脚,其中部分引脚支持PWM功能。这些引脚在操作系统中被标记为PWM输出,可以输出不同占空比的PWM信号。

  1. 树莓派实时PWM原理

树莓派实时PWM的实现主要依赖于操作系统内核中的PWM驱动程序。当用户在应用程序中设置PWM参数时,驱动程序会根据这些参数生成相应的PWM信号,并通过GPIO引脚输出。

三、树莓派实时PWM实现方法

树莓派实时PWM应用解析:实现精准控制与高效驱动

  1. 使用Python库实现

在树莓派上,可以使用Python语言及其相关库来实现实时PWM。以下是一个使用RPi.GPIO库实现PWM的简单示例:

import RPi.GPIO as GPIO
import time

# 设置GPIO引脚
pwm_pin = 18
GPIO.setmode(GPIO.BCM)
GPIO.setup(pwm_pin, GPIO.OUT)

# 创建PWM对象
pwm = GPIO.PWM(pwm_pin, 1000)  # 1000Hz的PWM频率

# 设置PWM占空比
pwm.start(50)  # 占空比为50%

# 运行一段时间后停止PWM
time.sleep(2)
pwm.stop()
GPIO.cleanup()
  1. 使用C语言实现

对于需要高性能或更底层操作的应用,可以使用C语言编写程序来实现树莓派实时PWM。以下是一个使用wiringPi库实现PWM的简单示例:

#include <wiringPi.h>
#include <softPwm.h>

int main(void)
{
    int pwm_pin = 18;

    // 初始化wiringPi库
    wiringPiSetup();

    // 设置GPIO引脚为PWM输出
    softPwmCreate(pwm_pin, 0, 100);  // 占空比为0%,最大值为100

    // 设置PWM占空比
    softPwmWrite(pwm_pin, 50);  // 占空比为50%

    // 运行一段时间后停止PWM
    sleep(2);

    // 销毁PWM对象
    softPwmDelete(pwm_pin);

    return 0;
}

四、树莓派实时PWM应用案例

  1. 电机控制

在电机控制领域,实时PWM技术可以实现对电机转速的精确控制。以下是一个使用树莓派实时PWM控制电机转速的示例:

树莓派实时PWM应用解析:实现精准控制与高效驱动

import RPi.GPIO as GPIO
import time

# 设置GPIO引脚
pwm_pin = 18
GPIO.setmode(GPIO.BCM)
GPIO.setup(pwm_pin, GPIO.OUT)

# 创建PWM对象
pwm = GPIO.PWM(pwm_pin, 1000)  # 1000Hz的PWM频率

# 设置PWM占空比
pwm.start(0)  # 占空比为0%,电机停止

# 逐渐增加占空比,实现电机加速
for i in range(0, 101, 5):
    pwm.ChangeDutyCycle(i)
    time.sleep(0.1)

# 逐渐减少占空比,实现电机减速
for i in range(100, -1, -5):
    pwm.ChangeDutyCycle(i)
    time.sleep(0.1)

# 停止PWM
pwm.stop()
GPIO.cleanup()
  1. LED调光

在LED调光领域,实时PWM技术可以实现对LED亮度的精确控制。以下是一个使用树莓派实时PWM控制LED亮度的示例:


import RPi.GPIO as GPIO
import time

# 设置GPIO引脚
pwm_pin = 18
GPIO.setmode(GPIO.BCM)
GPIO.setup(pwm_pin, GPIO.OUT)

# 创建PWM对象
pwm = GPIO.PWM(pwm_pin, 1000)  # 1000Hz的PWM频率

# 设置PWM占空比
pwm.start(0)  # 占空比为0%,LED熄灭

# 逐渐增加占空比,实现LED亮度逐渐增加
for i in range(0, 101, 5):
    pwm.ChangeDutyCycle(i)
    time.sleep(0.1)

# 逐渐减少占空比,实现LED亮度逐渐减少
